Mini Caldeiras HOT MAX, TECHGÁS e Gerador de Vapor HOT FIELD para Saunas a Vapor - Incisor Namarra

MINI CALDEIRAS PARA SAUNAS A VAPOR -

Desenvolvidas para maior aproveitamento do vapor com menor consumo de energia.

Logotipo Hor Max Mini Caldeira
Logotipo Aquecedores Namarra

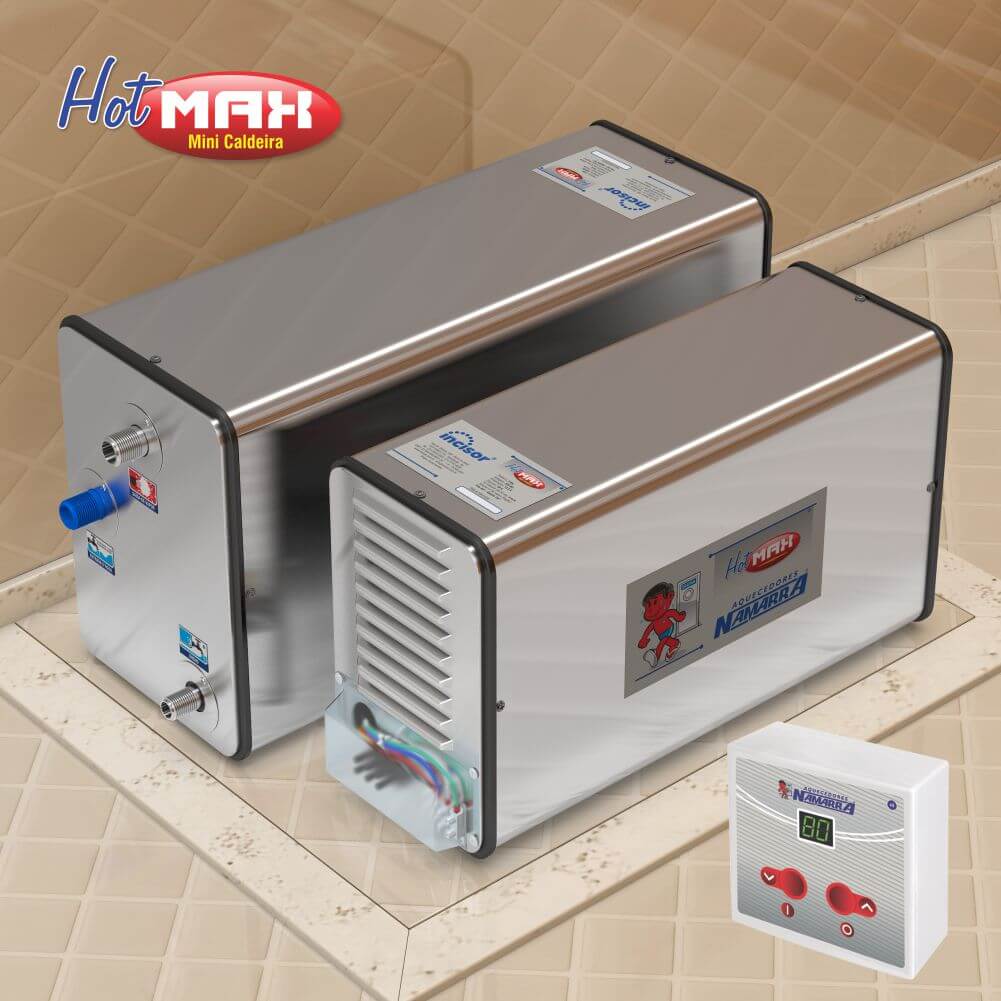

Saunas a Vapor Hot MAX e Hot MAX PRO - Design arrojado, versatilidade na saída de vapor que permite instalação com sifão, com painel de comando com termostato e termômetro digital. Tanque produzido em aço inox 304.

Acessórios
Instalação
Folheto
  • Mini Caldeira Hot Max e Hot Max Pro

    Patente requerida: MU 8801629.3

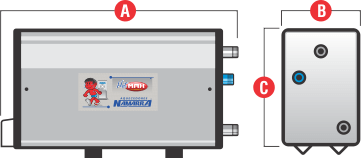

Ilustrações de dimensões

DIMENSÕES DA MINI CALDEIRA HOT MAX

POTÊNCIA A B C EMBALAGEM PESO
6Kw / 9Kw 57 cm 20 cm 31 cm 01 9,200 kg.

DIMENSÕES DA MINI CALDEIRA HOT MAX PRO

POTÊNCIA A B C EMBALAGEM PESO
12Kw 69 cm 25 cm 38 cm 01 14,000 kg
15Kw 69 cm 25 cm 38 cm 01 20,300 kg
18Kw 69 cm 25 cm 38 cm 01 20,700 kg
Mini Caldeiras HOT MAX para Saunas a Vapor - Incisor Namarra

DESCRIÇÃO DA MINI CALDEIRA HOT MAX

CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES POTÊNCIA VOLTS / FASE CABO (mm) DISJUNTOR AMPERAGEM SAÍDA VAPOR
ATÉ 08 m³ ATÉ 9,8 m³ 6Kw-220-BIF 06 02 45 1/2"
ATÉ 08 m³ ATÉ 9,8 m³ 6Kw-220-TRIF 06 03 35 1/2"
ATÉ 08 m³ ATÉ 9,8 m³ 6Kw-380-TRIF 06 03 30 1/2"
ATÉ 12,5 m³ ATÉ 14,4 m³ 9Kw-220-BIF 10 02 60 1/2"
ATÉ 12,5 m³ ATÉ 14,4 m³ 9Kw-220-TRIF 06 03 45 1/2"
ATÉ 12,5 m³ ATÉ 14,4 m³ 9Kw-380-TRIF 06 03 30 1/2"
Cálculo de medida de cabo de até 20m.
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo de área da cabine por cada 1 m² do tamanho total do ambiente.

DESCRIÇÃO DA MINI CALDEIRA HOT MAX PRO

CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES POTÊNCIA VOLTS / FASE CABO (mm) DISJUNTOR AMPERAGEM SAÍDA VAPOR
ATÉ 17 m³ ATÉ 19 m³ 12Kw-220-BIF 16 02 70 3/4"
ATÉ 17 m³ ATÉ 19 m³ 12Kw-220-TRIF 10 03 35 3/4"
ATÉ 17 m³ ATÉ 19 m³ 12Kw-380-TRIF 06 03 25 3/4"
ATÉ 21 m³ ATÉ 24 m³ 15Kw-220-TRIF 10 03 60 1"
ATÉ 21 m³ ATÉ 24 m³ 15Kw-380-TRIF 10 03 40 1"
ATÉ 26 m³ ATÉ 30 m³ 18Kw-220-TRIF 16 03 65 1"
ATÉ 26 m³ ATÉ 30 m³ 18Kw-380-TRIF 16 03 50 1"
Cálculo de medida de cabo de até 20m.
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo de área da cabine por cada 1 m² do tamanho total do ambiente.

OPÇÕES DE INSTALAÇÃO DAS MINI CALDEIRAS

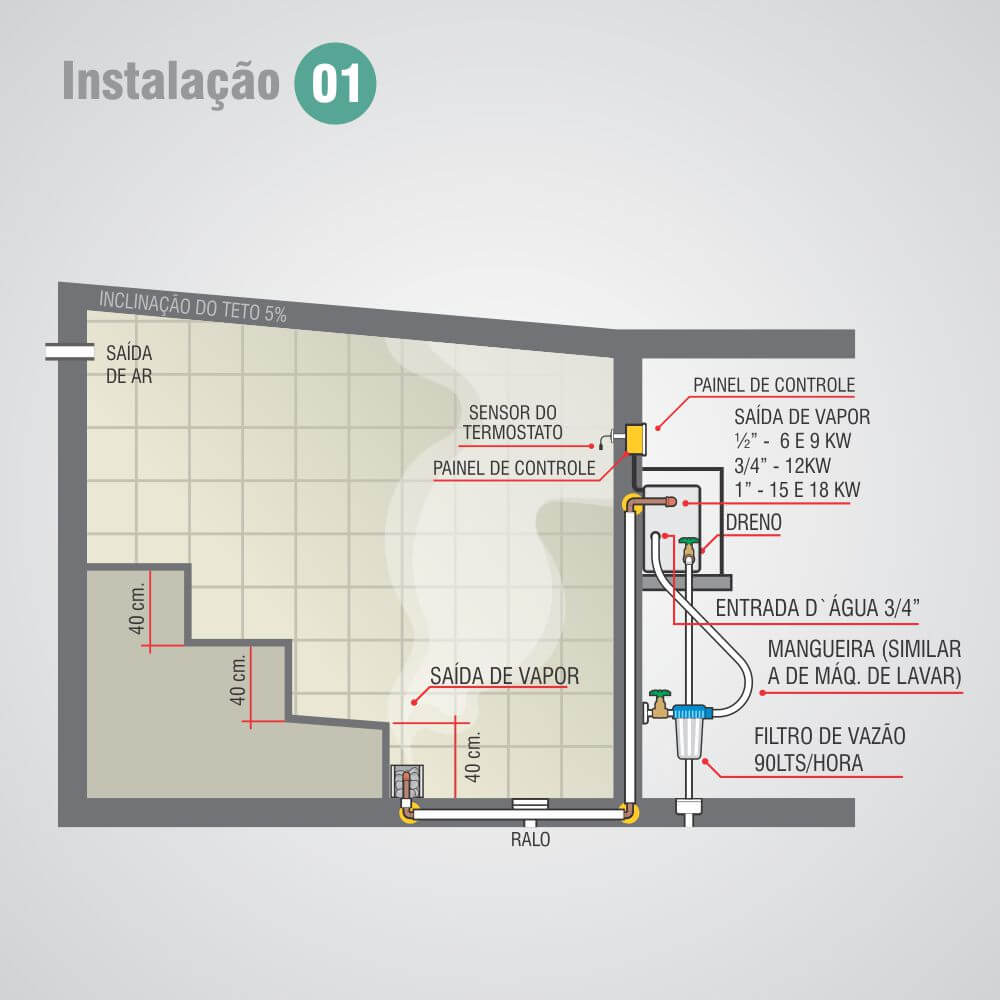

  • Hot Max e Hot Max Pro - Opção de instalação 1

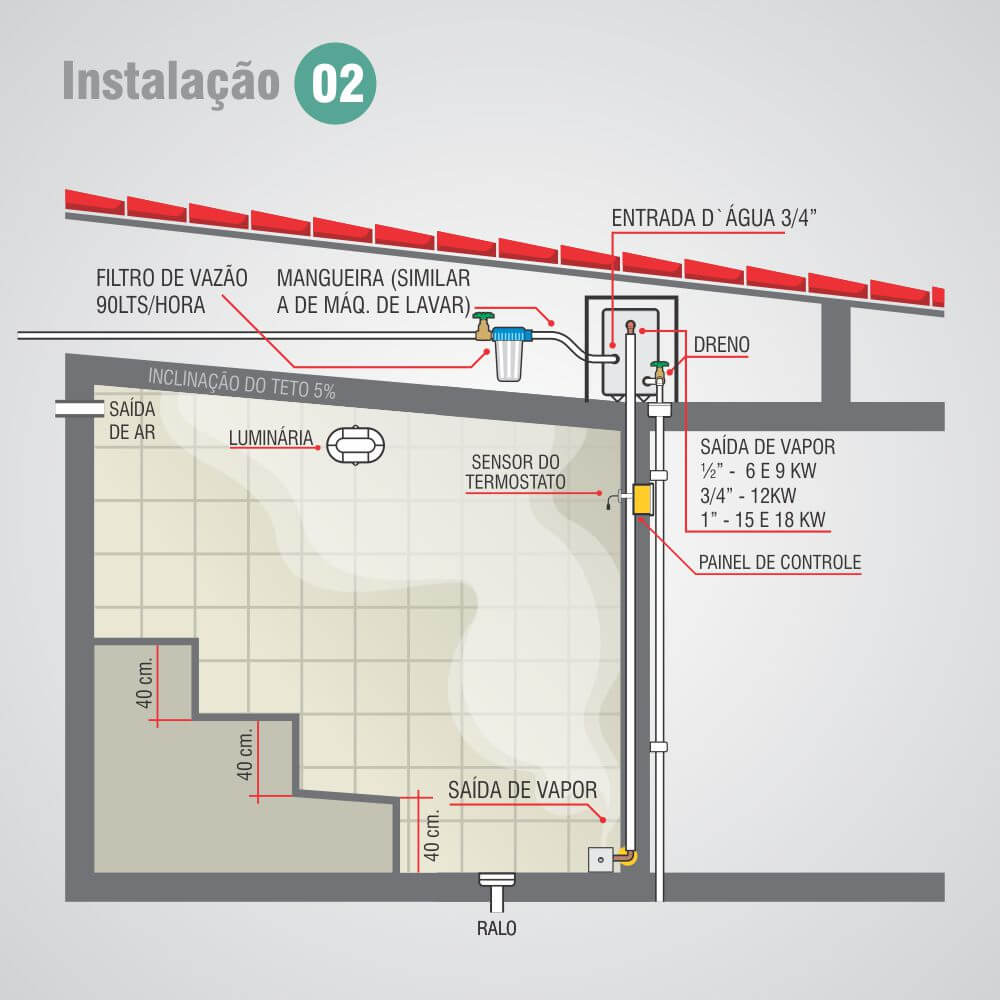

  • Hot Max e Hot Max Pro - Opção de instalação 2

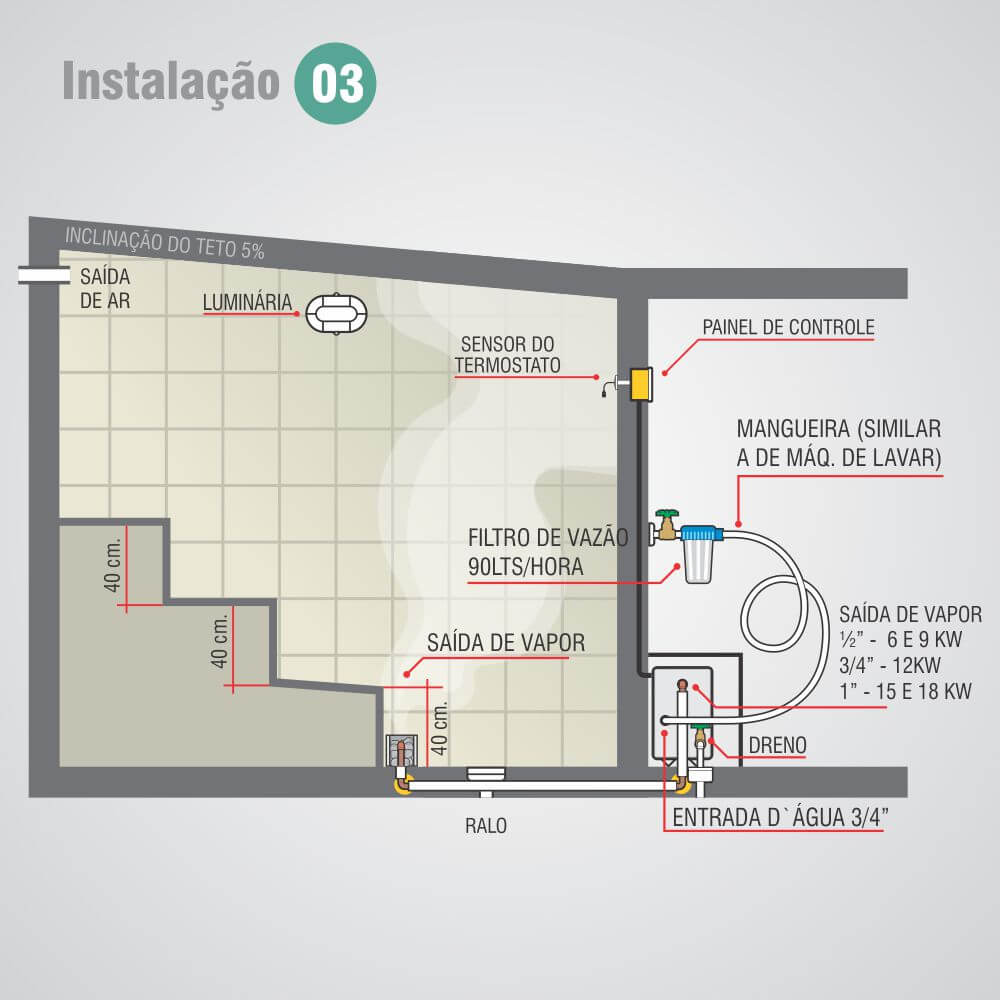

  • Hot Max e Hot Max Pro - Opção de instalação 3

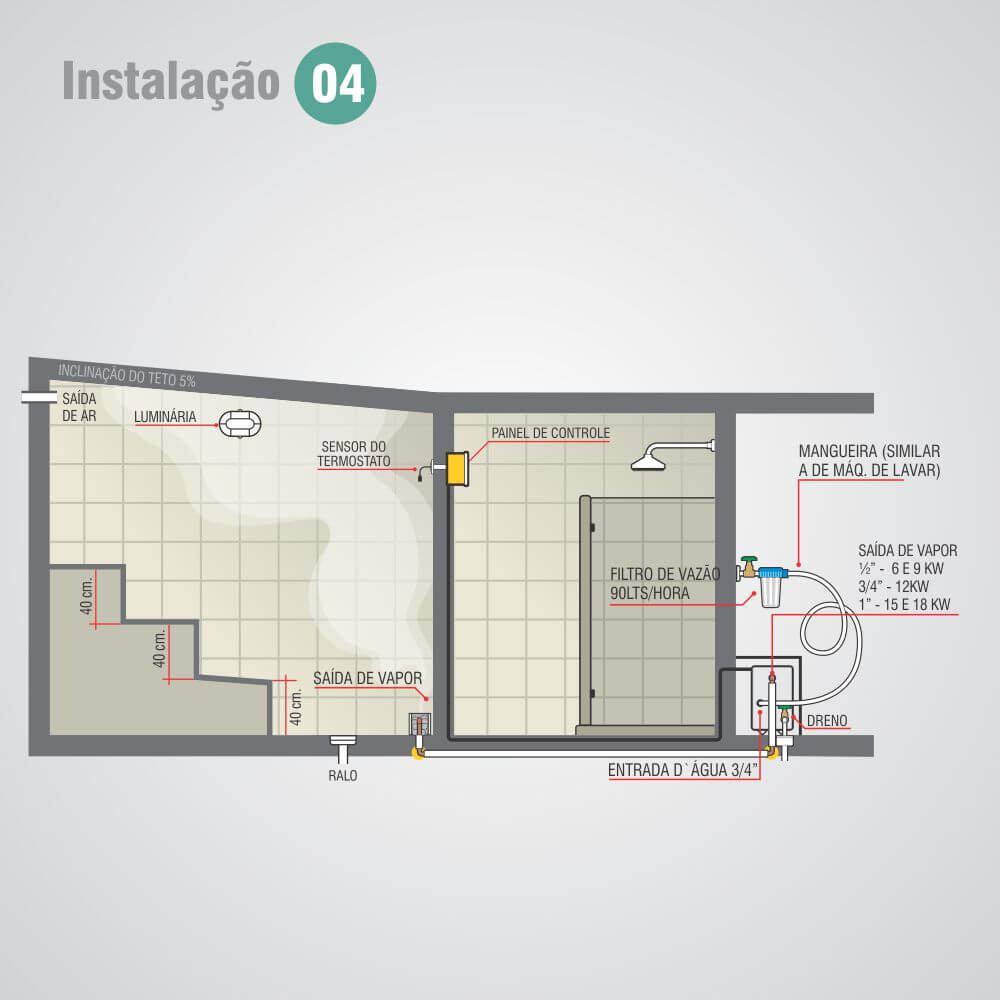

  • Hot Max e Hot Max Pro - Opção de instalação 4

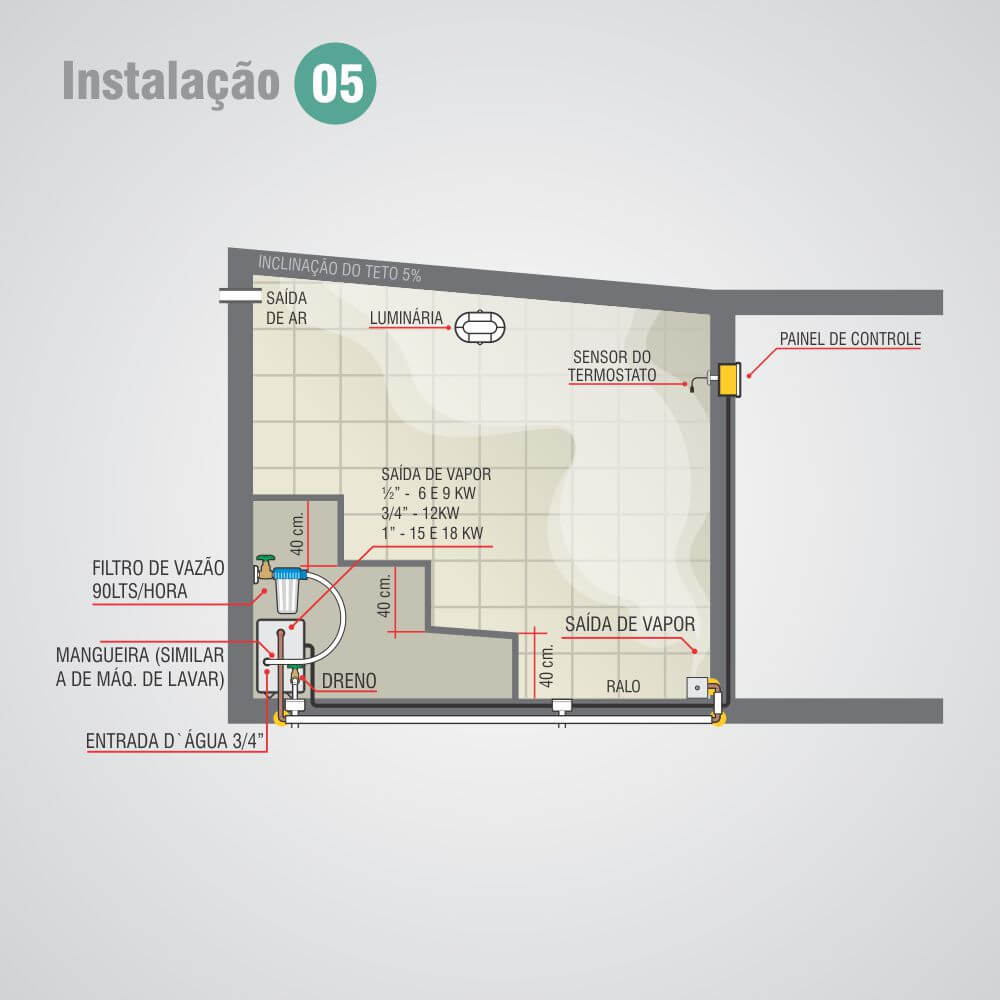

  • Hot Max e Hot Max Pro - Opção de instalação 5

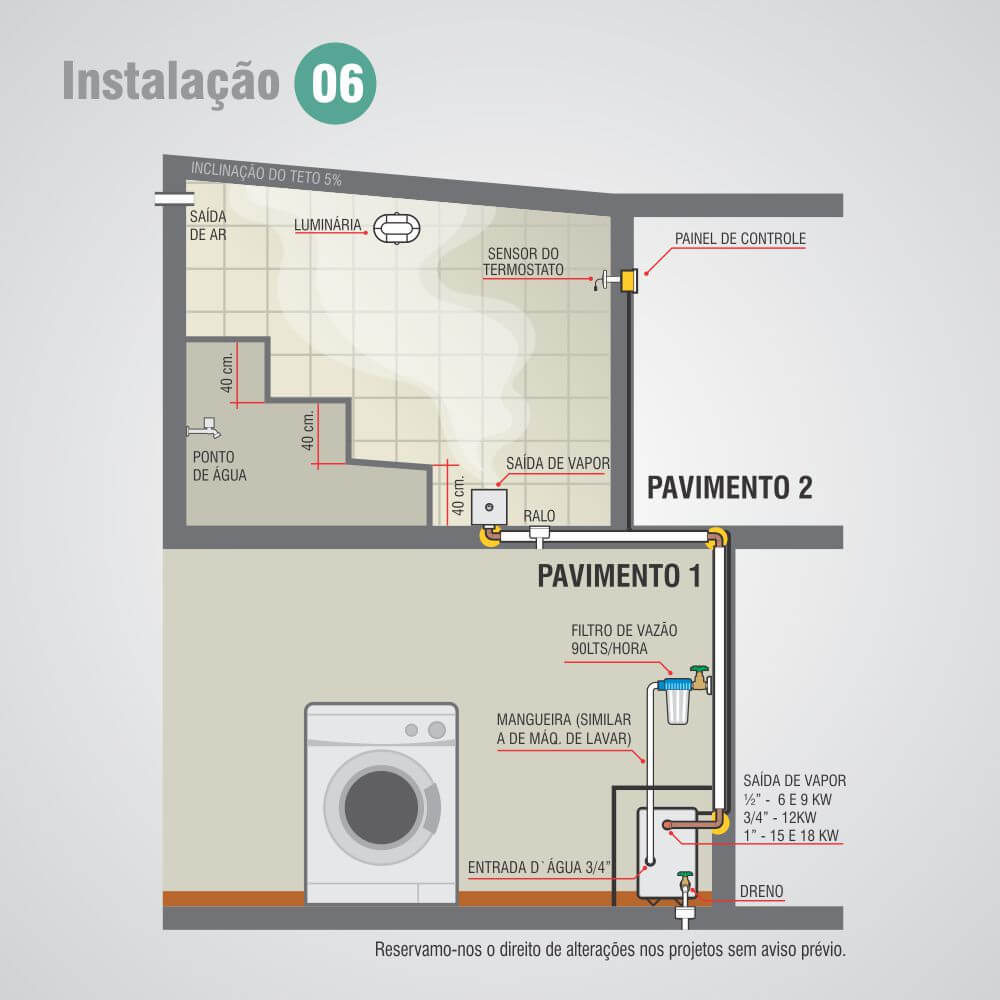

  • Hot Max e Hot Max Pro - Opção de instalação 6
Reservamo-nos o direito de alterações no projeto sem aviso prévio.
Logotipo Hot Max Extreme Mini Caldeira
Logotipo Namarra

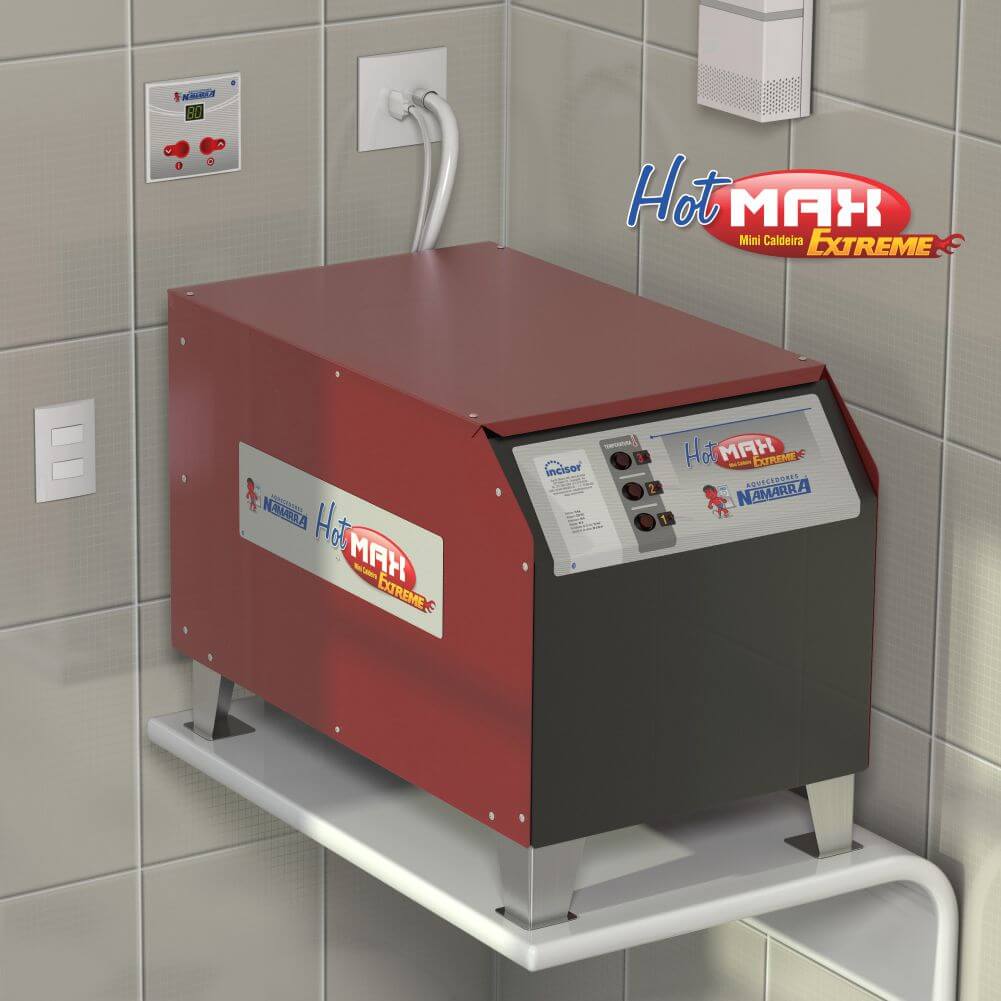

Saunas a Vapor Hot MAX EXTREME - A mini caldeira EXTREME Namarra foi desenvolvida para saunas de grandes dimensões (clubes, hotéis, condomínios, etc). Contando com tanque em aço inox, sua versatilidade na saída de vapor permite o uso de sifão e baixo custo na sua instalação.

Acessórios
Instalação
Folheto
  • Mini Caldeira Hot Max Extreme

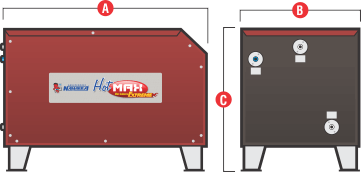

Ilustrações de dimensões

DIMENSÕES DA MINI CALDEIRA HOT MAX EXTREME

POTÊNCIA A B C SAÍDA DE VAPOR
21Kw / 24w 80 cm 47 cm 59 cm 1"
27Kw 80 cm 47 cm 59 cm 1 1/4"
Mini Caldeiras HOT MAX para Saunas a Vapor - Incisor Namarra

DESCRIÇÃO DA MINI CALDEIRA HOT MAX EXTREME

CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES POTÊNCIA VOLTS / FASE CABO (mm) DISJUNTOR AMPERAGEM EMBALAGEM PESO TOTAL
ATÉ 29 m³ ATÉ 37 m³ 21Kw-220-TRIF 25 03 70 01 45,100 kg
ATÉ 29 m³ ATÉ 37 m³ 21Kw-380-TRIF 16 03 60 01 45,100 kg
ATÉ 35 m³ ATÉ 43 m³ 24Kw-220-TRIF 25 03 80 01 45,100 kg
ATÉ 35 m³ ATÉ 43 m³ 24Kw-380-TRIF 16 03 60 01 45,100 kg
ATÉ 40 m³ ATÉ 47 m³ 27Kw-220-TRIF 100 03 100 01 45,100 kg
ATÉ 40 m³ ATÉ 47 m³ 27Kw-380-TRIF 25 03 70 01 45,100 kg
Cálculo de medida de cabo de até 20m.
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo de área da cabine por cada 1 m² do tamanho total do ambiente

OPÇÕES DE INSTALAÇÃO DAS MINI CALDEIRAS

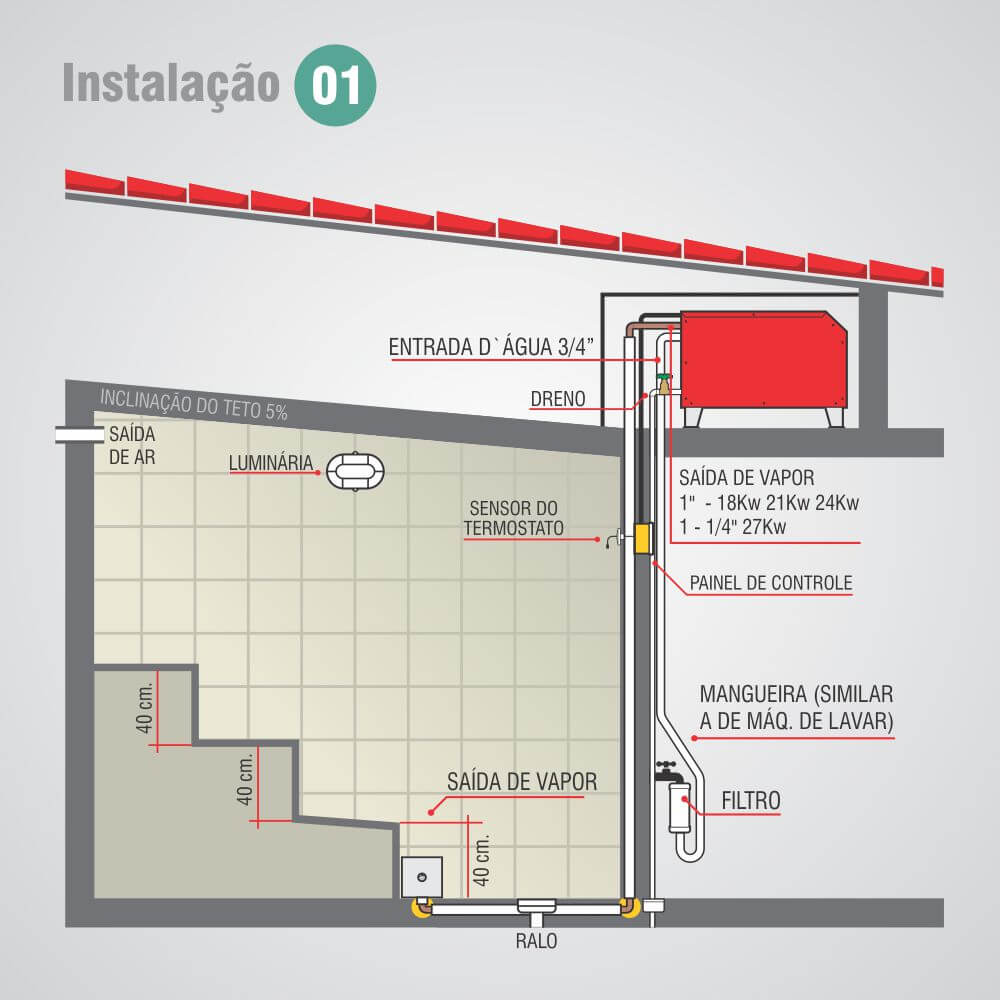

  • Hot Max e Hot Max Pro - Opção de instalação 1

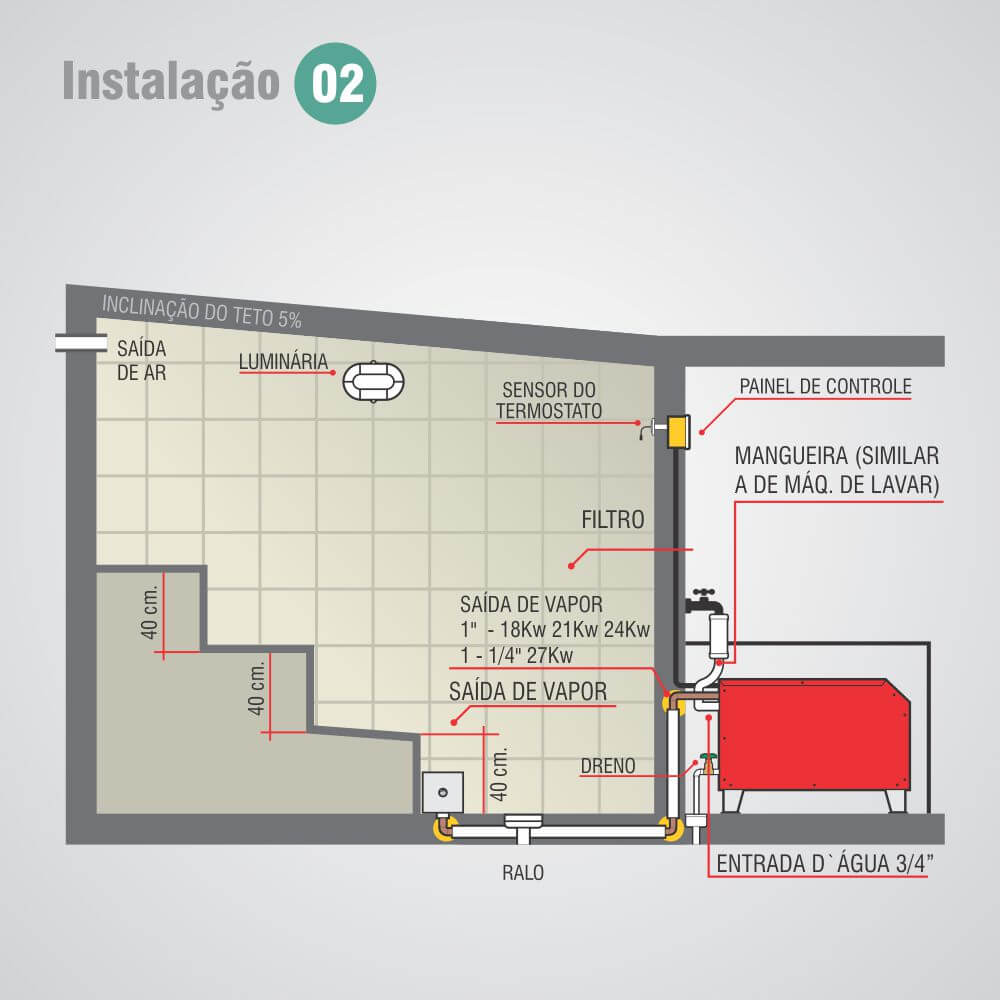

  • Hot Max e Hot Max Pro - Opção de instalação 2

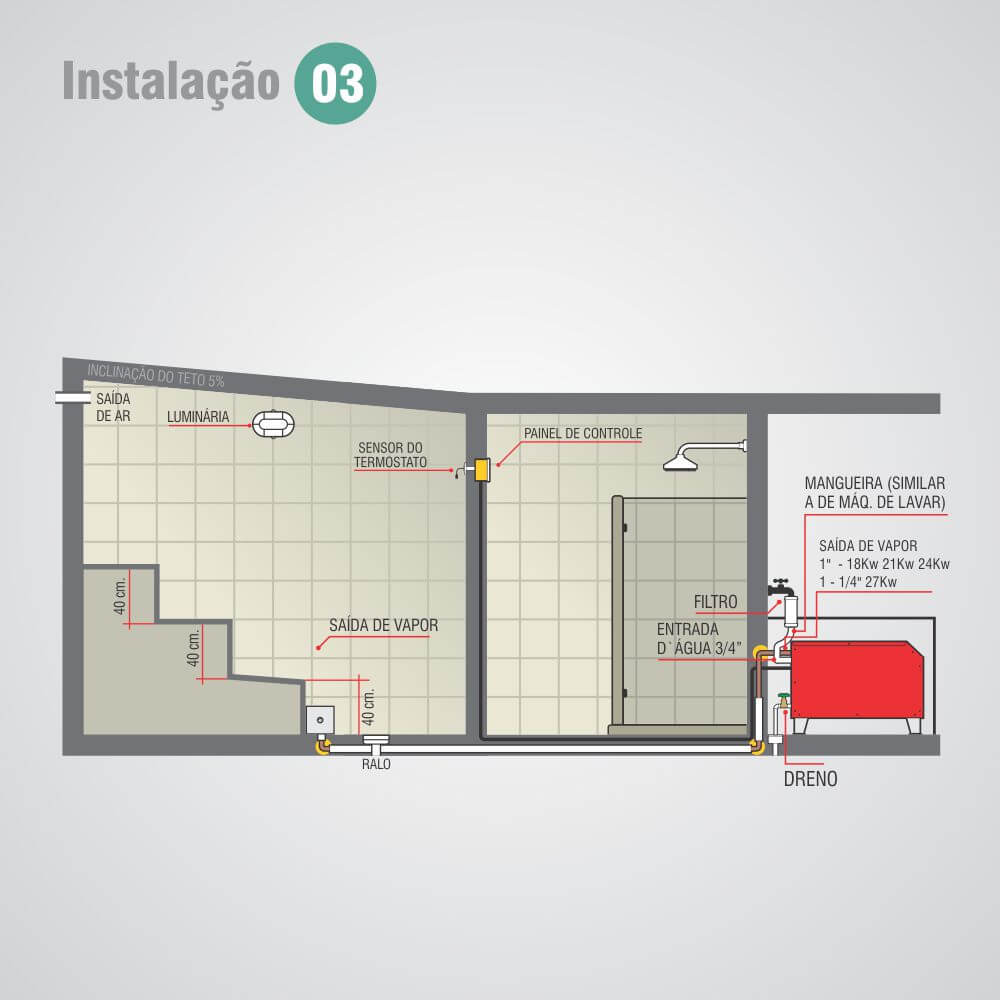

  • Hot Max e Hot Max Pro - Opção de instalação 3

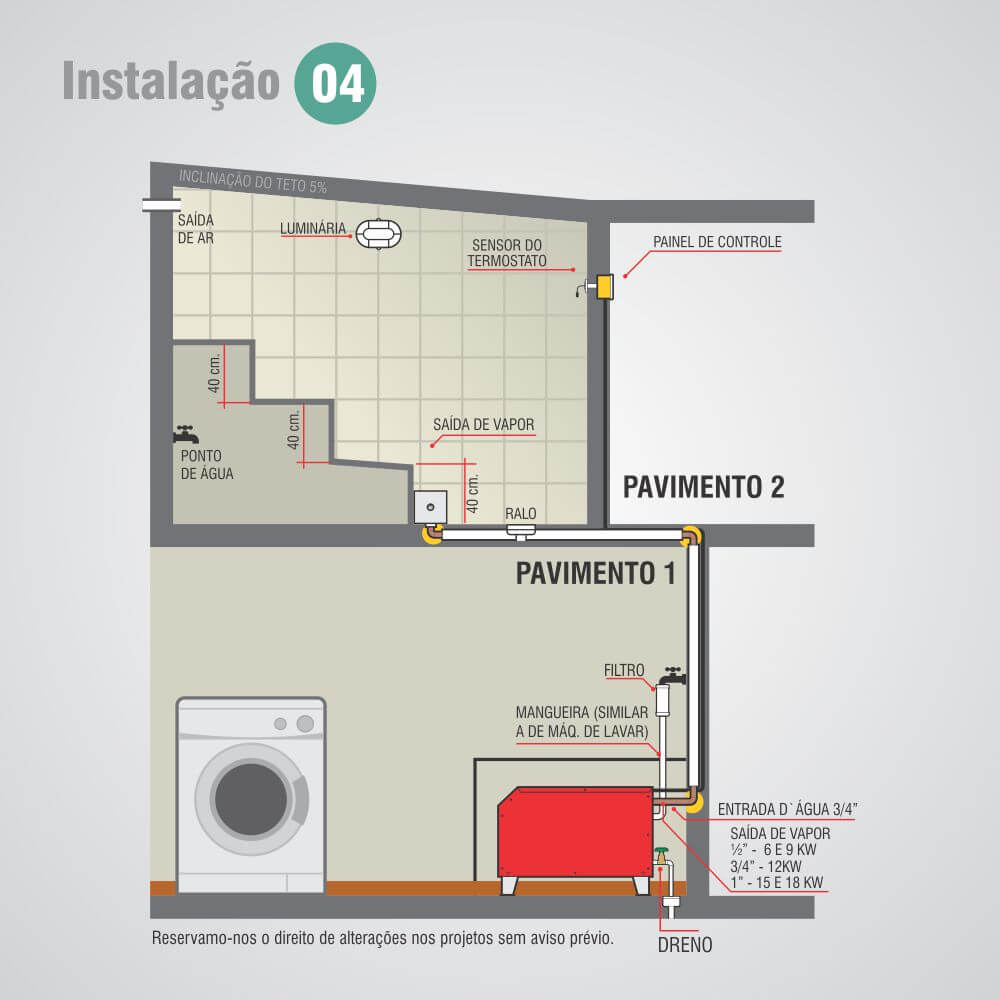

  • Hot Max e Hot Max Pro - Opção de instalação 4
Reservamo-nos o direito de alterações no projeto sem aviso prévio.
Logotipo Hot Field Gerador de Vapor
Logotipo Aquecedores Namarra

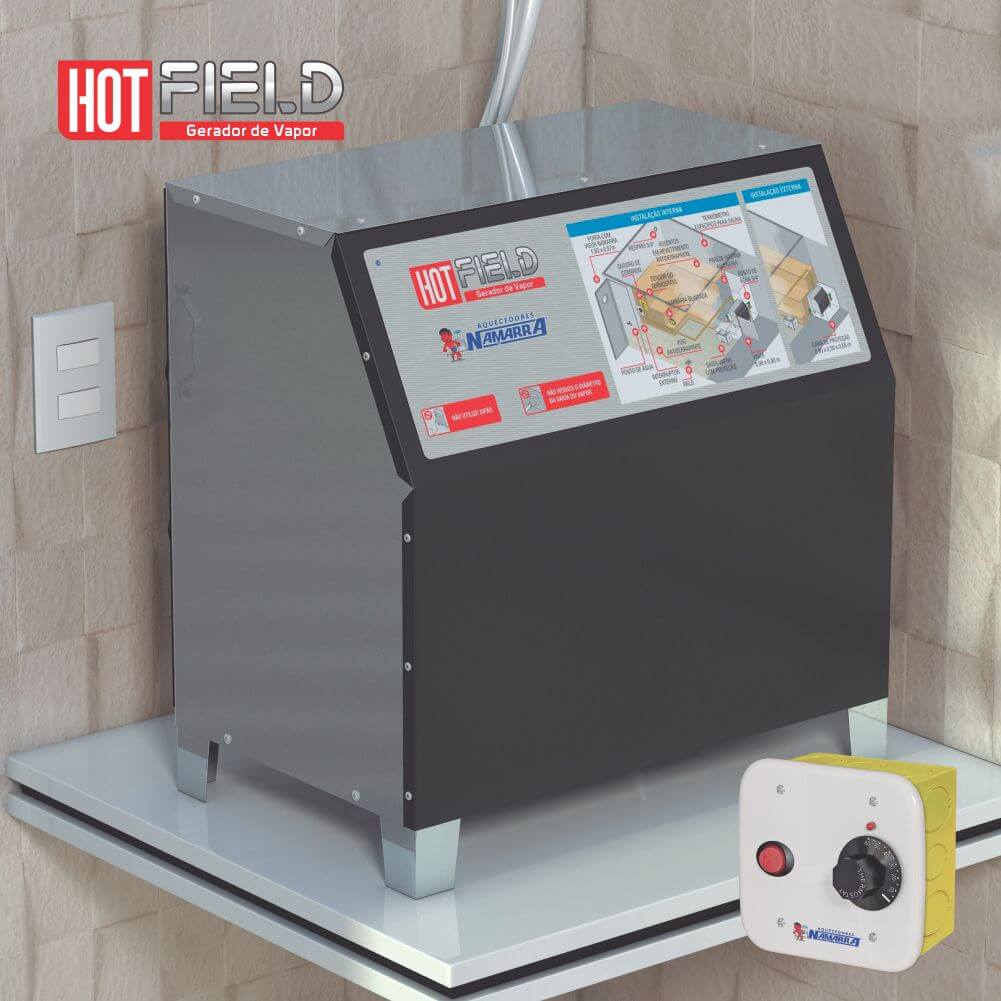

Saunas a Vapor Hot Field - O gerador de vapor HOT FIELD Namarra diferencia-se pelo seu design arrojado, com painel de comando com termostato analógico e tanque confeccionado em aço inox 304 , acabamento em aço inox espelhado 430 e pintura automotiva.

Acessórios
Instalação
Folheto
  • Gerador de Vapor Hot Field
Ilustrações de dimensões

DIMENSÕES DO GERADOR DE VAPOR HOT FIELD

POTÊNCIA A B C EMBALAGEM PESO
6Kw / 9Kw 28,5 cm 53 cm 54 cm 02 15,000 kg.
12Kw 32,5 cm 53 cm 54 cm 02 15,000 kg.
Gerador de Vapor HOT FIELD para Saunas a Vapor - Incisor Namarra

DESCRIÇÃO DO GERADOR DE VAPOR HOT FIELD

CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES POTÊNCIA VOLTS / FASE CABO (mm) DISJUNTOR AMPERAGEM SAÍDA VAPOR
ATÉ 07 m³ ATÉ 9 m³ 6Kw-220-BIF 06 02 45 1 1/2"
ATÉ 07 m³ ATÉ 9 m³ 6Kw-220-TRIF 06 03 35 1 1/2"
ATÉ 07 m³ ATÉ 9 m³ 6Kw-380-TRIF 06 03 30 1 1/2"
ATÉ 10 m³ ATÉ 12 m³ 9Kw-220-BIF 10 02 60 1 1/2"
ATÉ 10 m³ ATÉ 12 m³ 9Kw-220-TRIF 06 03 45 1 1/2"
ATÉ 10 m³ ATÉ 12 m³ 9Kw-380-TRIF 06 03 30 1 1/2"
ATÉ 15 m³ ATÉ 17,5 m³ 12Kw-220-BIF 10 02 70 1 1/2"
ATÉ 15 m³ ATÉ 17,5 m³ 12Kw-220-TRIF 06 03 45 1 1/2"
ATÉ 15 m³ ATÉ 17,5 m³ 12Kw-380-TRIF 06 03 30 1 1/2"
Cálculo de medida de cabo de até 20m.
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo de área da cabine por cada 1 m² do tamanho total do ambiente.

OPÇÕES DE INSTALAÇÃO DO GERADOR DE VAPOR

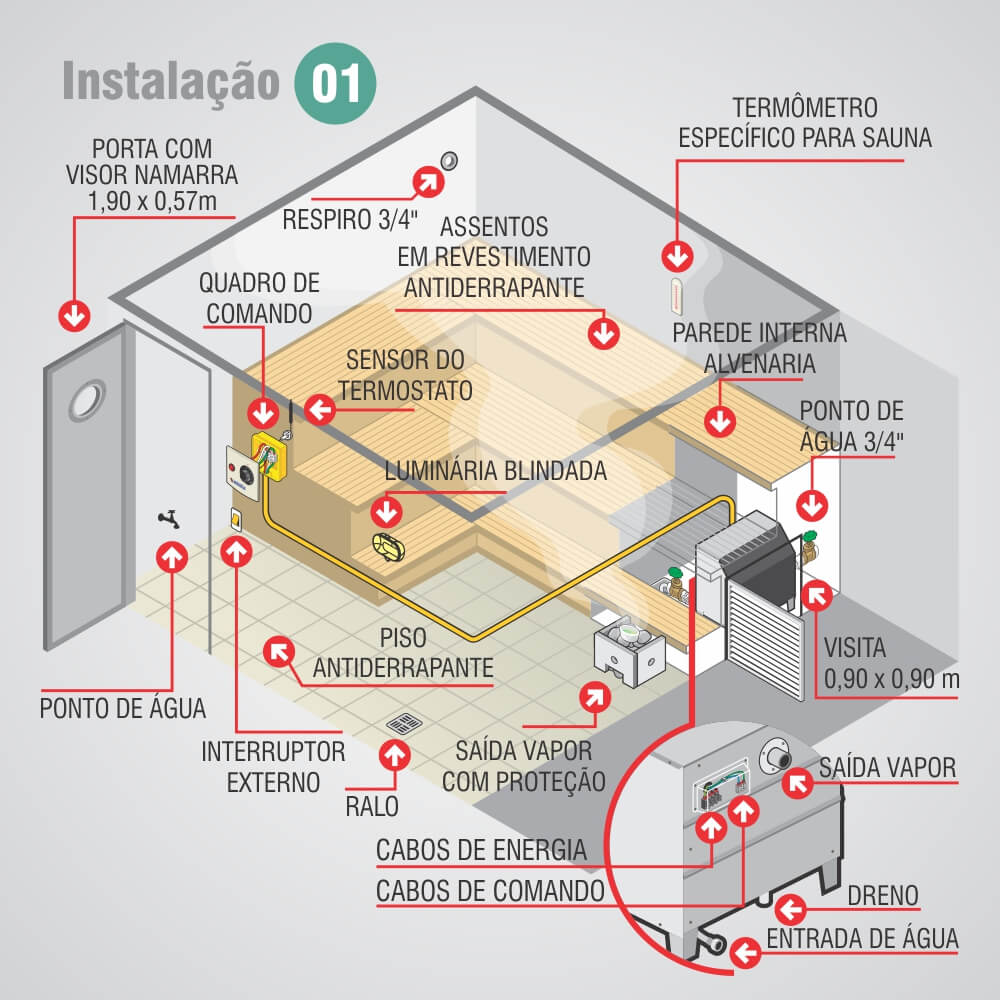

  • Hot Field - Opção de instalação 1

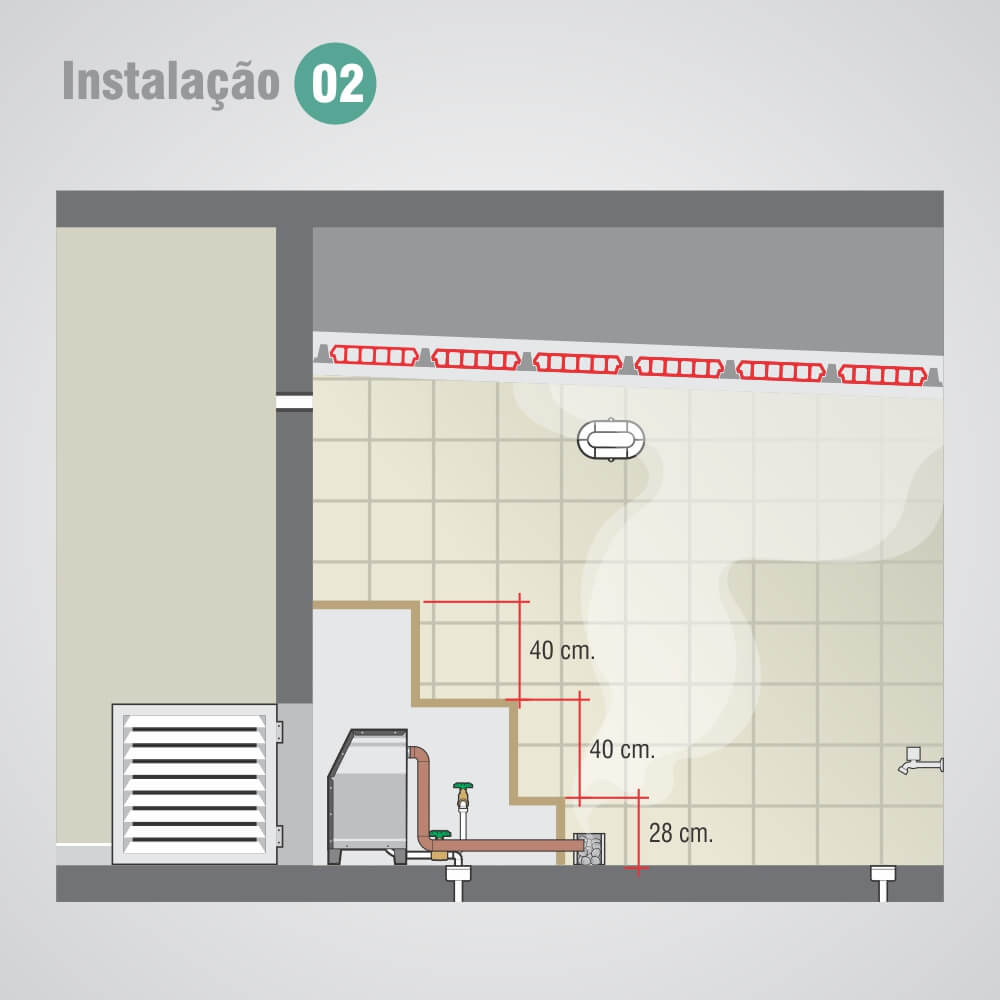

  • Hot Field - Opção de instalação 2

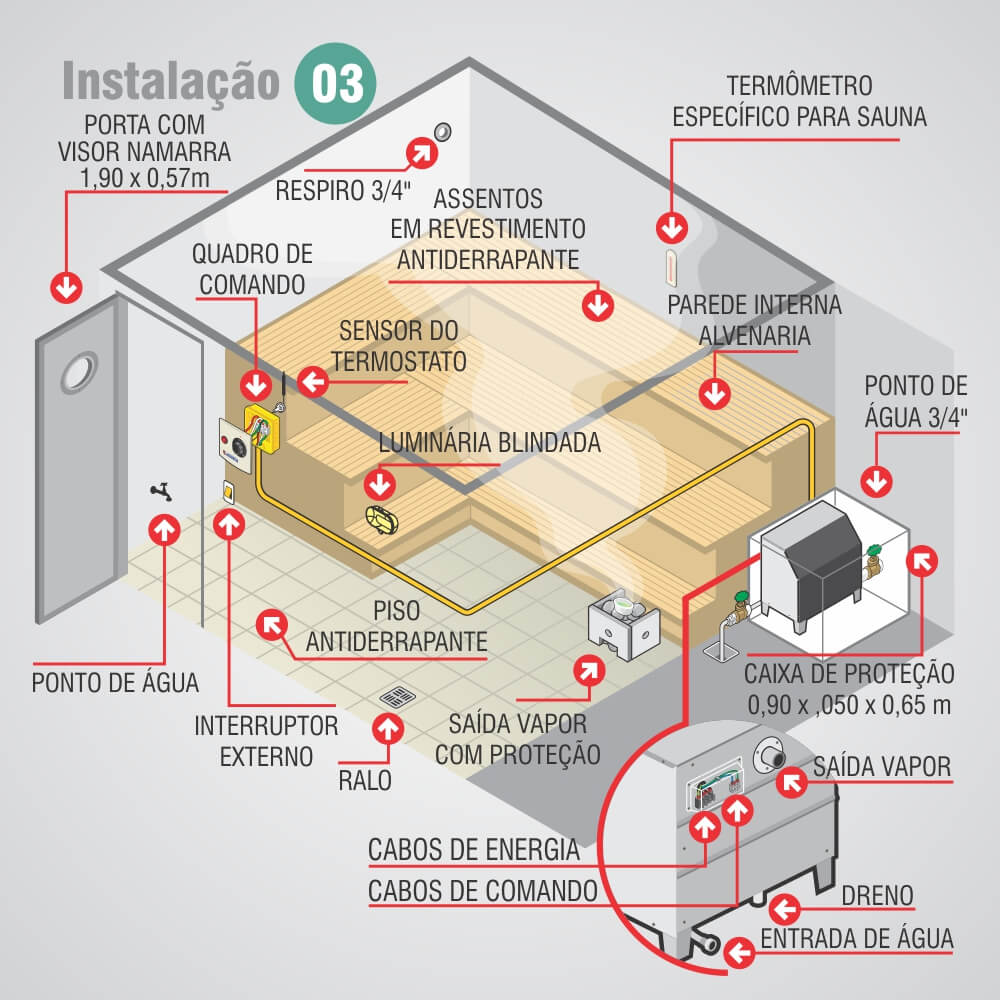

  • Hot Field - Opção de instalação 3

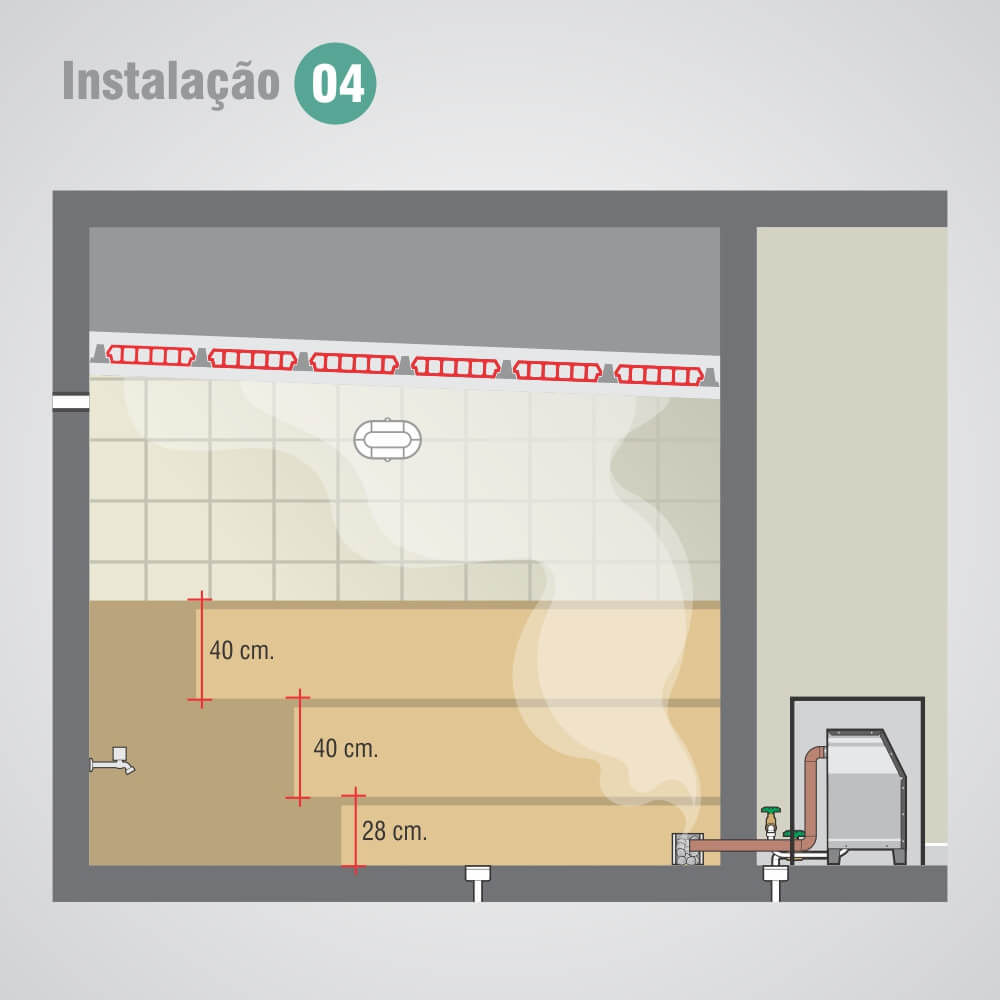

  • Hot Field - Opção de instalação 4
Reservamo-nos o direito de alterações no projeto sem aviso prévio.
Logotipo Techgas
Logotipo Namarra

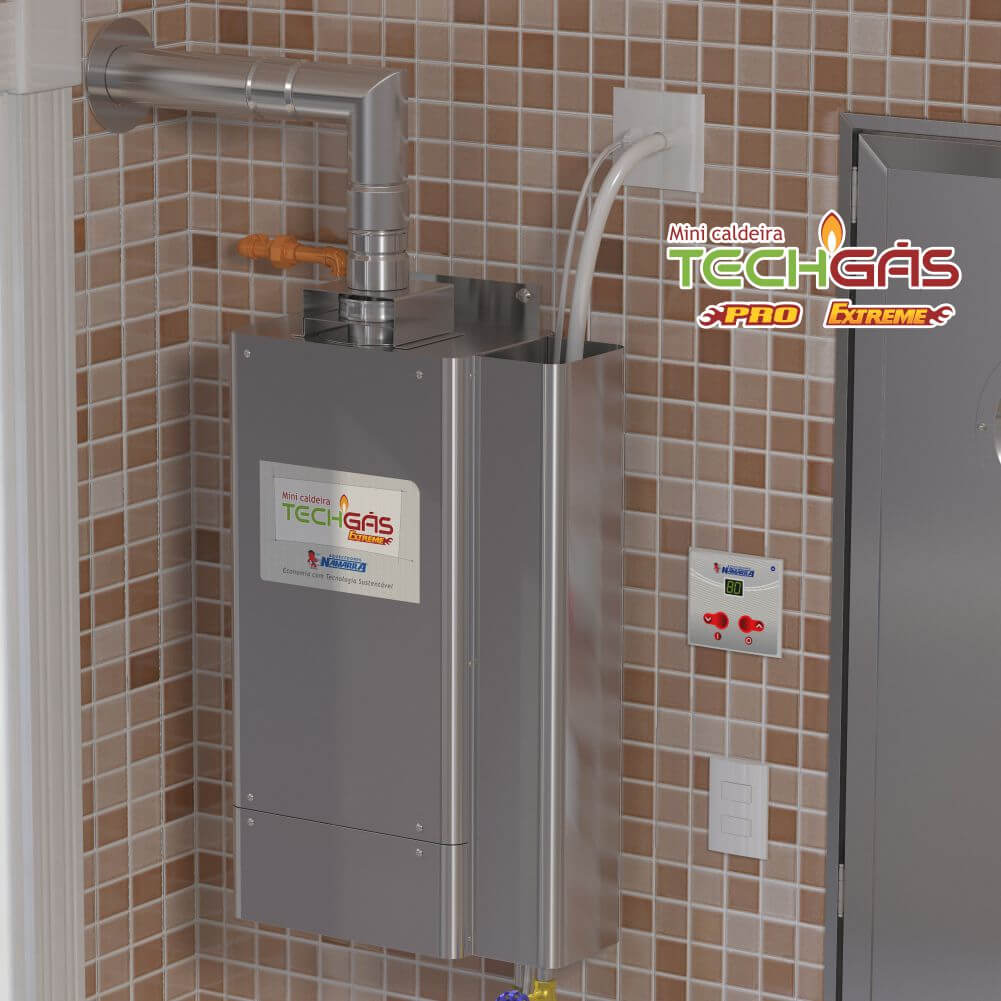

A mini caldeira TECHGÁS Namarra diferencia-se pelo seu design arrojado, pela sua versatilidade na saída de vapor que permite instalação com sifão, com painel de comando com termostato e termômetro digital.

Acessórios
Instalação
Folheto
  • Mini Caldeira Techgas

    Patente requerida: MU 8801629.3

SISTEMAS DE SEGURANÇA TECHGÁS

SEM CHAMA PILOTO SENSOR DE CHAMA, DESENVOLVIDO PARA CORTAR O GÁS EM CASO DE AUSÊNCIA DE CHAMA
A CHAMA PERMANECE ACESA SÓ NO MOMENTO DE SUA UTILIZAÇÃO ACENDIMENTO AUTOMÁTICO
Ilustrações de dimensões Techgas

MINI CALDEIRA TECHGÁS PRO (ATÉ 10m³.)

A B C EMBALAGEM PESO
49 cm 25cm 89cm 01 23,350 kg.

MINI CALDEIRA TECHGÁS EXTREME (ATÉ 20m³.)

A B C EMBALAGEM PESO
62 cm 25cm 96cm 01 28,1000 kg.
Mini Caldeiras TECHGÁS para Saunas a Vapor - Incisor Namarra

DESCRIÇÃO DA MINI CALDEIRA TECHGÁS (ATÉ 10m³.)

TIPO DE GÁS CONSUMO PRESSÃO DE GÁS CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES IGNIÇÃO Ø CHAMINÉ COMP. MÁXIMO DA CHAMINÉ TENSÃO SAÍDA DE VAPOR ENTRADA DE GÁS ENTRADA DE ÁGUA PRESSÃO DE ÁGUA MÍNIMA PRESSÃO DE ÁGUA MÁXIMA
GN 2,200 m³/h 200 mmca 8 m³ 10 m³ AUTOMÁTICA 101 mm (4") 2 m 127v OU 220v 3/4" 1/2" 3/4" 1 mca 20 mca
GLP 1,700kg/h 280 mmca 8m³ 10 m³ AUTOMÁTICA 101mm (4") 2 m 127v OU 220v 3/4" 1/2" 3/4" 1 mca 20 mca
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo por cada 1 m² do tamanho total do ambiente.

DESCRIÇÃO DA MINI CALDEIRA TECHGÁS (ATÉ 20 m³.)

TIPO DE GÁS CONSUMO PRESSÃO DE GÁS CABINE PARA REGIÕES FRIAS CABINE PARA REGIÕES QUENTES IGNIÇÃO Ø CHAMINÉ COMP. MÁXIMO DA CHAMINÉ TENSÃO SAÍDA DE VAPOR ENTRADA DE GÁS ENTRADA DE ÁGUA PRESSÃO DE ÁGUA MÍNIMA PRESSÃO DE ÁGUA MÁXIMA
GN 3,20 m³/h 200 mmca 18 m³ 20 m³ AUTOMÁTICA 127 mm (5") 2 m 127v OU 220v 3/4" 1/2" 3/4" 1 mca 20 mca
GLP 2,400kg/h 280 mmca 18 m³ 20 m³ AUTOMÁTICA 127mm (5") 2 m 127 v OU 220 v 3/4" 1/2" 3/4" 1 mca 20 mca
Em caso de paredes, portas e janelas de vidro, acrescentar mais 2 m³ no cálculo por cada 1 m² do tamanho total do ambiente.

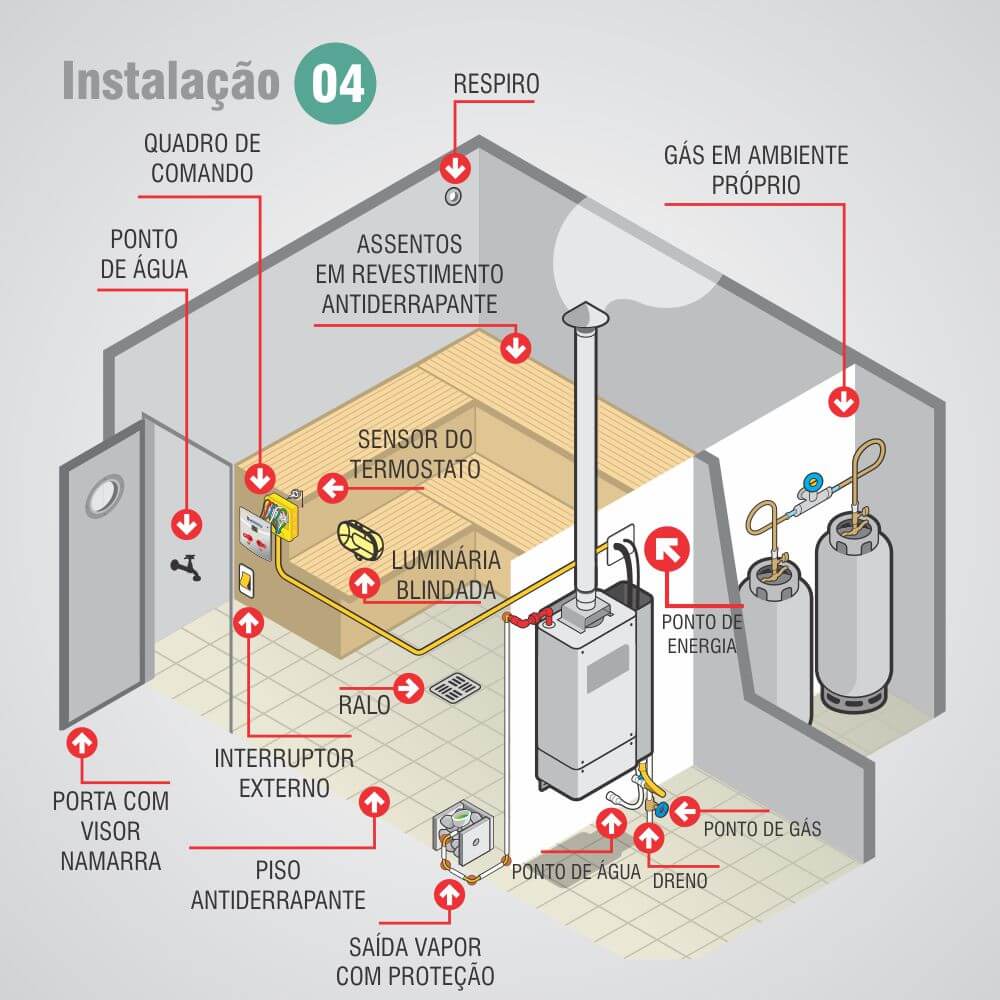

OPÇÕES DE INSTALAÇÃO DAS MINI CALDEIRAS

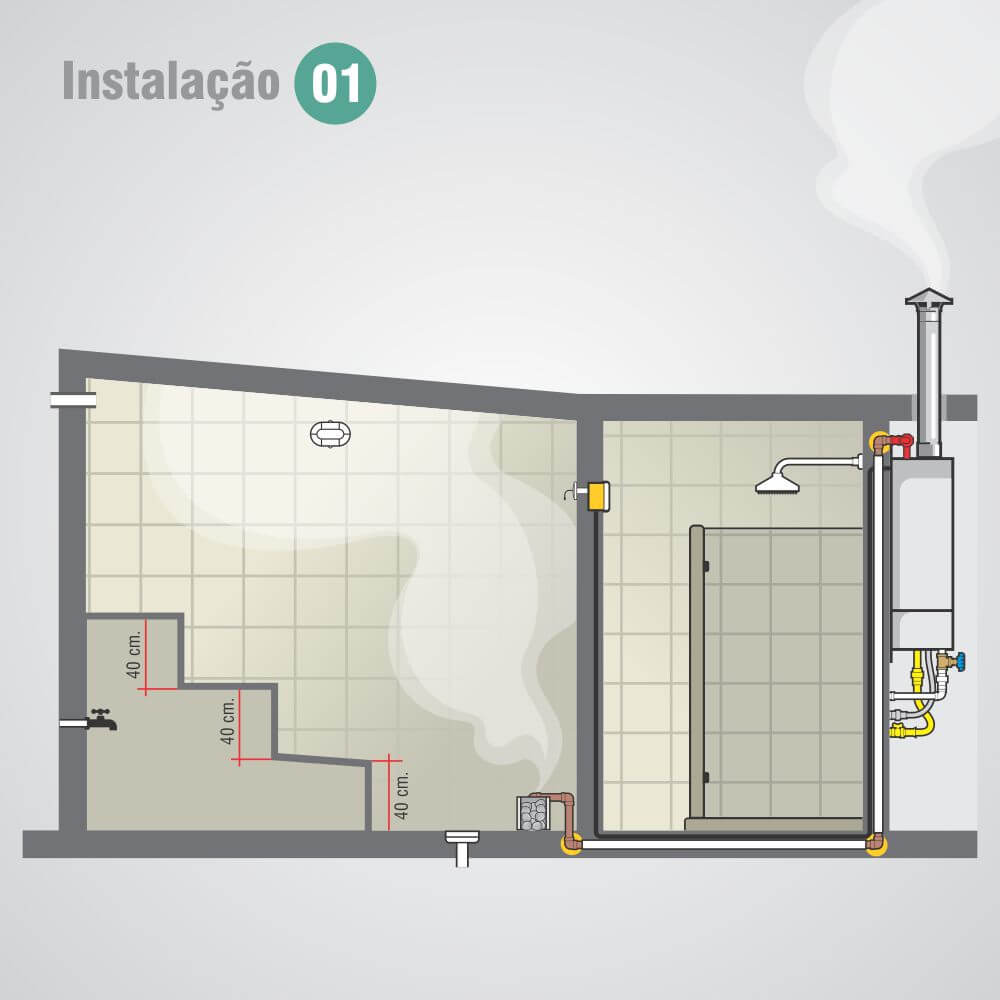

  • Techgas - Opção de instalação 1

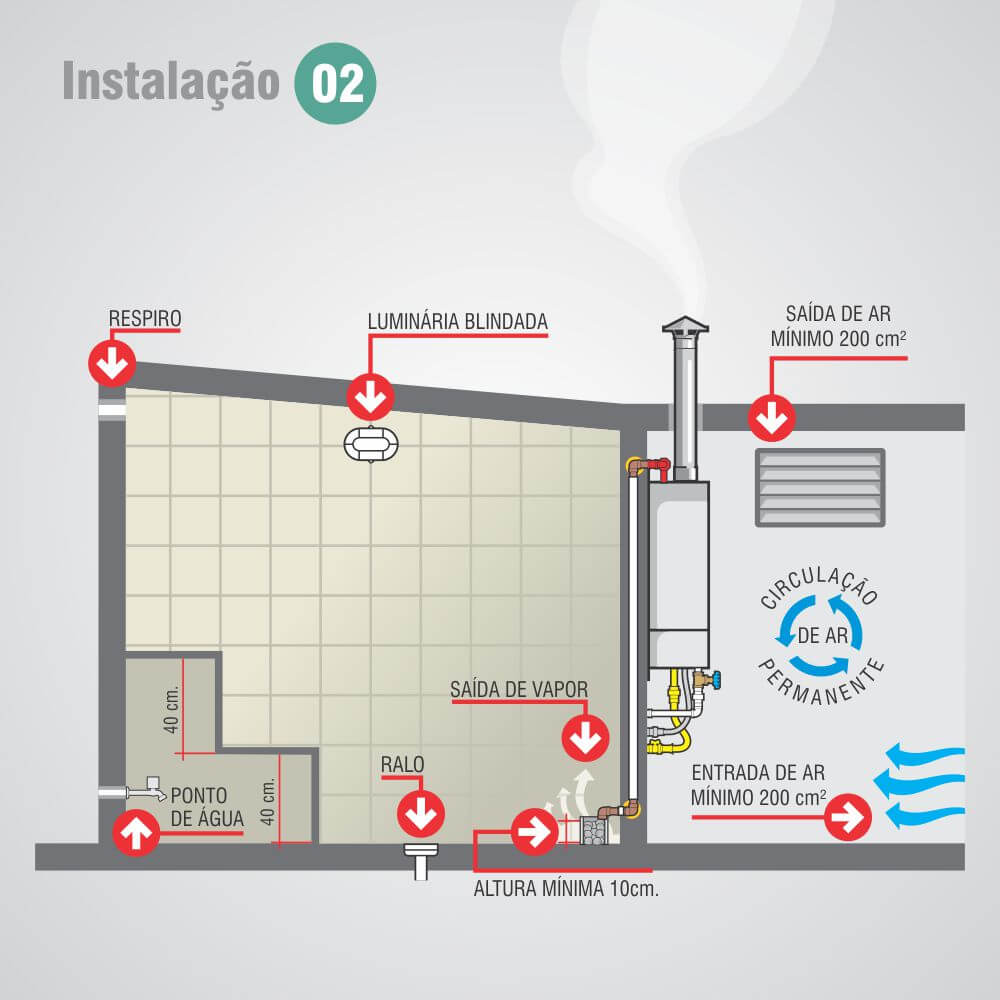

  • Techgas - Opção de instalação 2
  • Techgas - Opção de instalação 3
Reservamo-nos o direito de alterações no projeto sem aviso prévio.
